一．产品概述

     1.1 用途

XLAU系列楔形流量计是我公司长期在油田实地考察总结以往流量计在油田使用中的缺点而研制、开发的适用于粘滞性液体的流量测量，粘度可高达500mPa·S，适用于泥浆、矿浆、含沙原油、污水、重油、渣油等含有固体的悬浮液和低雷诺数等液体介质的流量测量。楔形流量传感器无沉积、不堵塞，适用范围广，特别适用于高粘度、结晶混合液、脏污的液体及高含尘气体的流量测量。长期运行精度高、稳定性好。楔型流量传感器结构简单、可靠、无可移动部件与易损部件，使用寿命长；原油计量可以极大减小职工劳动强度，不堵不卡可以确保安全生产。

    1.2 构成

楔形流量计由流量传感器、压力传感器、温度传感器、流量积算仪等部分构成。

    1.3 特点

1、采用“V”型体节流件可消除滞留区，防止系统出现堵塞现象。

2、雷诺数的适用范围广，雷诺数为500mPa·S时，仍保持差压与流量的平方关系。

3、安装使用及维护方便。

4、测量精度高，流量校准扩展不确定度：±0.5％～±1.0％（水校或油校）。

5、设计寿命为5年、稳定性好，被用户誉为零故障率仪表。

6、一次表分体式，更换楔形件（中间）可扩展量程。

7、款式多样：

普通型：量程比在1:10范围内，流量系数的非线性误差为≤±1.0％。

高性能型：量程比在1:3范围内流量校准扩展不确定度为±0.5％。

可根据现场压力情况设定超压与低压报警值，在使用中出现超压或低压情况时仪表自动声光报警，有效的防止因超压而引起的安全生产事故的发生。

二．工作原理

    2.1 测量原理

当充满管道的流体流经楔形传感器时，在楔形传感器上游侧和下游侧测到流体的差压，差压变送器、温度变送器、压力变送器将差压、温度、压力信号转为为4~20mA.dc电流信号输出，这些信号经智能流量积算仪处理后，其示值即为流量值、温度值、压力值。同时压力值与设定值进行对比确定是否报警。

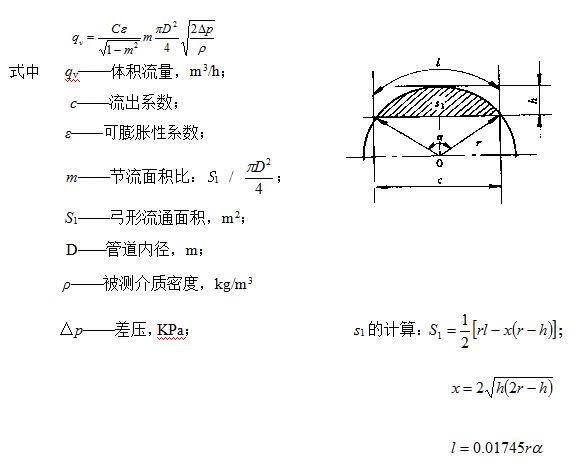

    2.2 楔形流量计计算公式

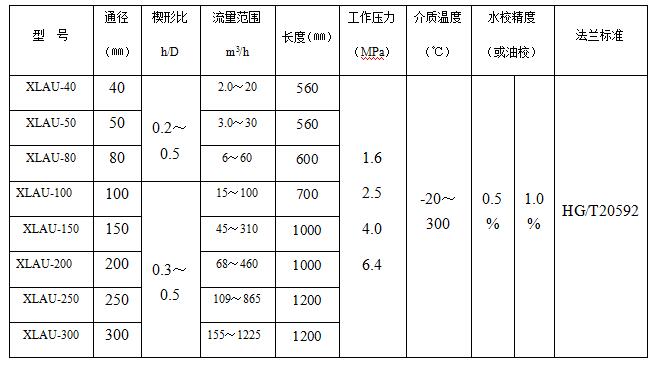

三、主要技术参数（性能规格）

     XLAU系列楔形流量计及其相关的附件适合长庆油田分公司各采油厂原油站场的原油物性，适合含蜡、高矿化度、含沙的长庆含水原油，具有防结蜡、防结垢、防冻能力，适应被测介质流量、压力、温度的变化，满足现场安装、使用环境的需求。

  3.1精度等级：±1.0 %或±0.5%。

  3.2 防爆要求：隔爆型，ExdIICT4 Gb。

  3.3 防护等级：IP65。

  3.4 环境温度：-30~60℃。环境相对湿度不大于85％(20℃)。

  3.5 输出信号：脉冲、4-20mA和Modbus RS 485。

  3.6 量程比：1：10。

  3.7 与工艺管线的过程连接法兰标准：HG/T20592。

  3.8 取压方式：法兰取压。

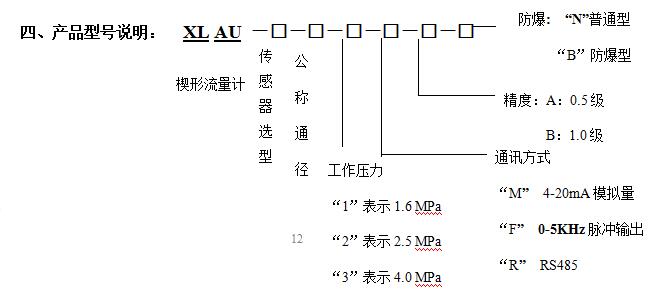

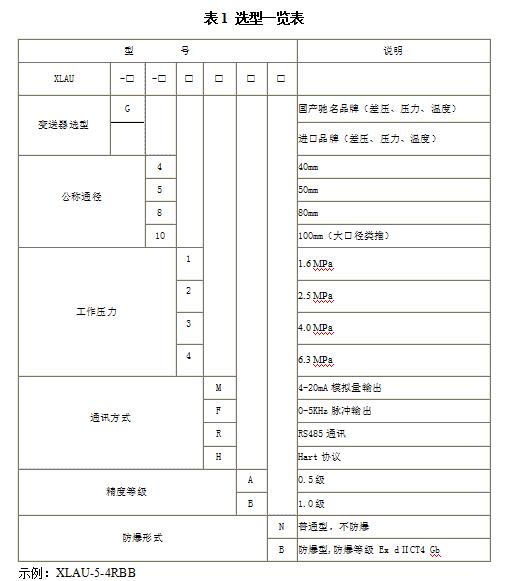

表示：楔形流量计，选用进口传感器，通径：50mm，工作压力6.3MPa，RS485输出，精度等级：1.0级，防爆型：防爆等级 Ex dⅡCT4 Gb。
